S191 智能电缆综合探测仪 电缆识别路径仪系列【综合管线路径仪】

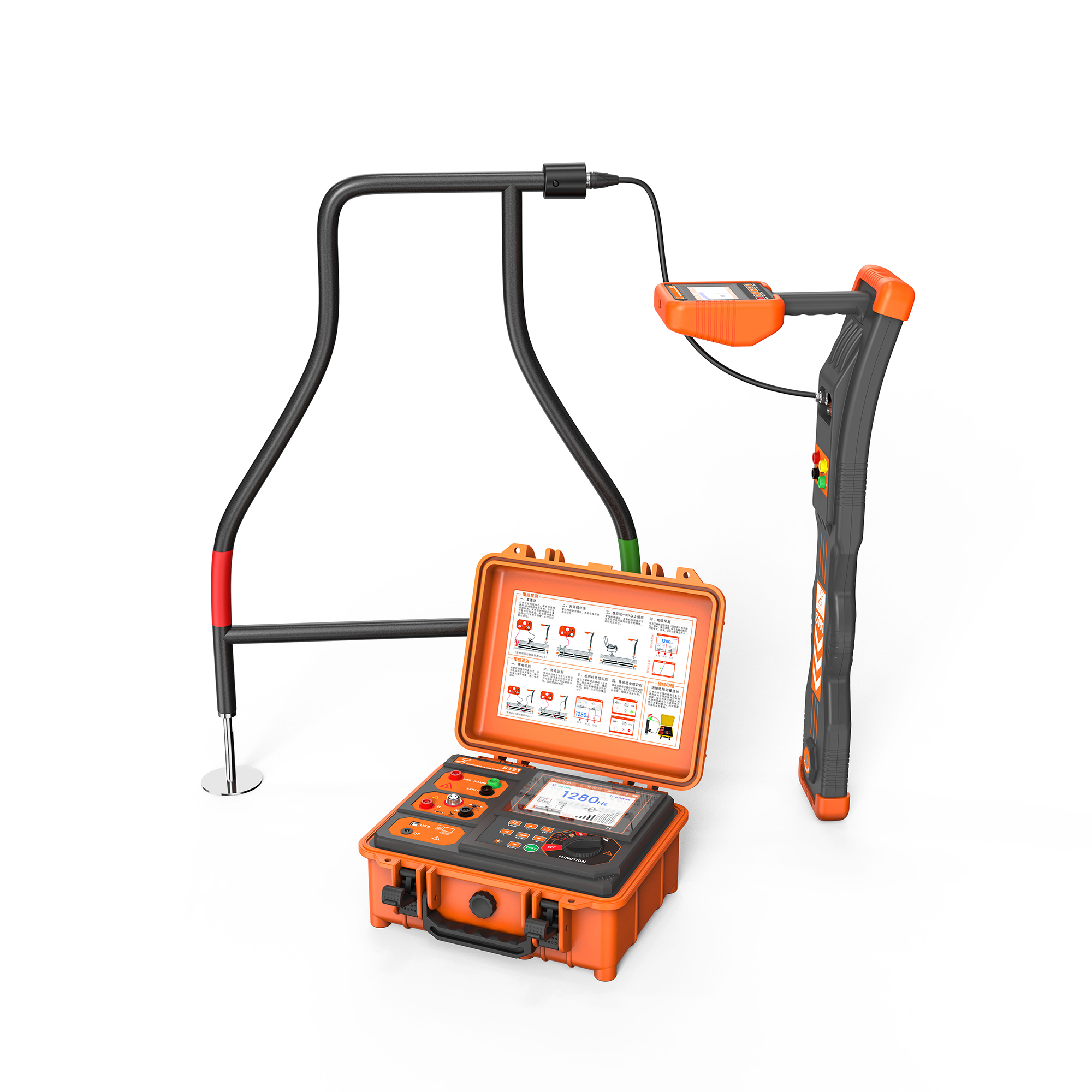

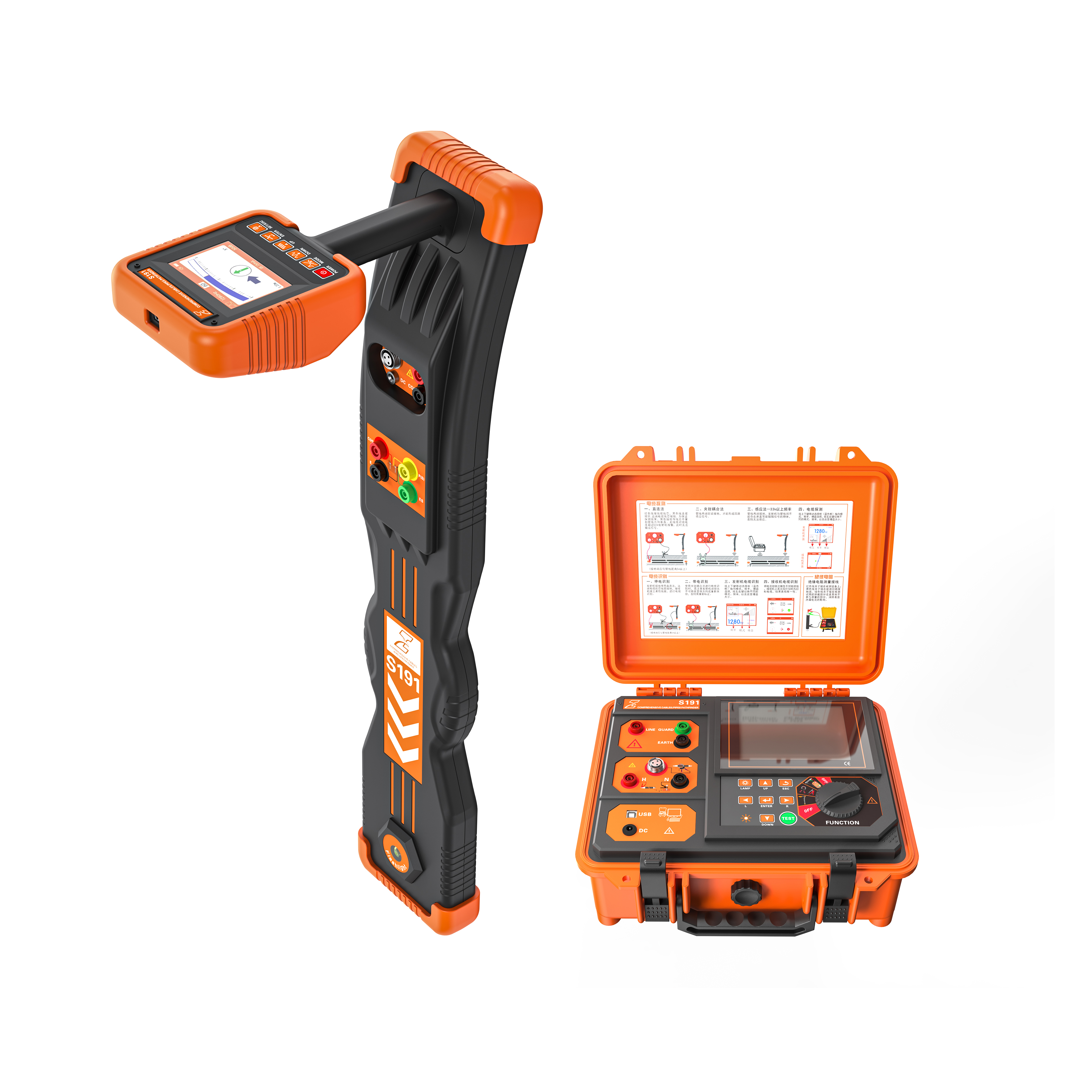

S191 智能电缆综合探测仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、接收听诊器、连接测试线等组成。
.jpg)
S191 智能电缆综合探测仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、接收听诊器、连接测试线等组成。
1、 接收机规格
功 能 | 管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、接地电阻测试、外部电压测试 |
电 源 | 7.4V DC 2600mAh可充锂电池 |
输入方式 | 内置接收线圈；外连接柔性卡钳、听诊器 |
接收频率 | 主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工频被动探测频率：50Hz、250Hz 射频被动探测频段：中心频率分为33kHz、82kHz |
管线探测模式 | 宽峰法、窄峰法、音谷法 |
管线探测显示 | 经典定位模式，全屏信号模式，信号曲线模式 |
管线探测 检测范围 | 直连法： 一般可以达到线缆长度0-20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 感应法：适用于埋地深度小于2m的线缆 |
深度精度 | 平面位置精确定位精度：目标电缆或管线的中心轴线位置： ±2.5% |
声音指示 | 随信号强度变化的调频音调 |
干扰距离 | 使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。 接收机和发射机的最小距离往往需要试验确定： 管线探测：耦合法5m之外，感应法20m之外可确认为无干扰 电缆识别：耦合法5m之外可确认为无干扰 |
电缆识别 | 鉴别方式：柔性卡钳智能鉴别、听诊器鉴别； 可标定电缆数量：1～10条； 标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一； 方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 |
电缆识别 检测范围 | 直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) 耦合法：可识别回路电阻为0Ω～200Ω的信号；(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定) |
接地电阻
| 测试量程：0.001Ω~2.00kΩ 测试方式：精密4线法测量 测试电流：6.00mA Max |
电压测量 | 量程：AC0~600V 精度：±2%±3dgt |
液 晶 | 3.5寸彩屏液晶 |
尺 寸 | 约290mm(长)×128mm(宽)×700mm(高) |
质 量 | 1.90Kg |
充 电 器 | DC8.4V，1A |
照明灯功率 | 1W Max |
连接接口 | 1X mini-B USB接口（用于固件升级） 1X DC充电口 1X 柔性卡钳连接插座 2X外部电压测试线连接接口 4X接地电阻测试线连接接口 |
柔性电流钳 | 长约620mm，线径约8mm |
线圈内径 | φ200mm（可以根据需要定制更大口径） |
听诊器尺寸 | 长宽厚约111mm×60mm×27mm（听诊器选配） |
引线长度 | 听诊器引线长度：约3m |
测 试 线 | 1X 黄色测试线15m 1X 红色测试线10m 1X绿色测试线3m 1X 黑色测试线3m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃~50℃，≤95％RH, 无结露 |
耐 压 | AC2000V/rms(外壳前后两端之前) |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |

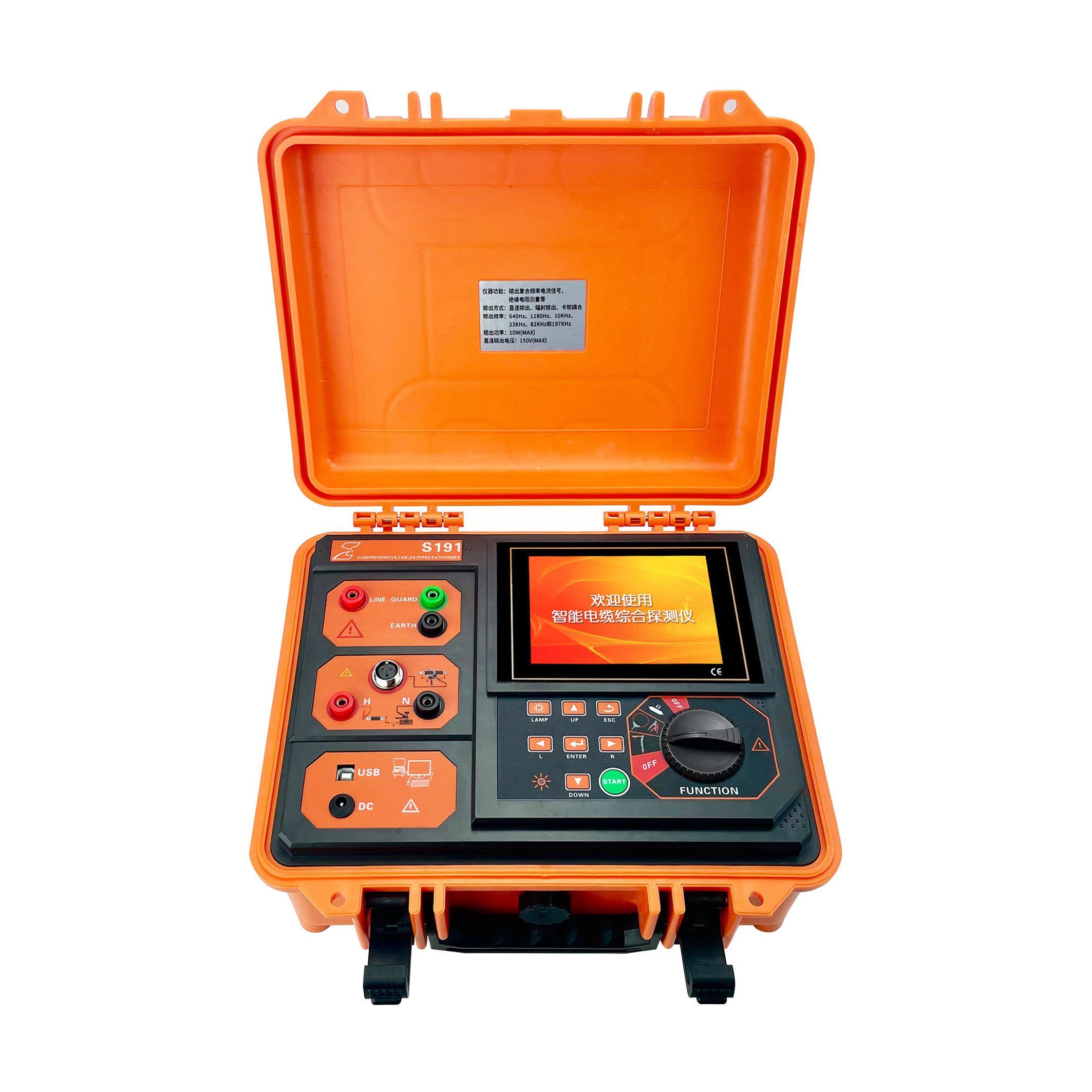

2、发射机规格
功 能 | 管线路径探测、电缆识别时多种频率信号发射方式；绝缘电阻测试 |
电 源 | 11.1V DC 5200mAh可充锂电池 |
输出方式 | 直连输出、感应法、卡钳耦合 |
输出频率 | 640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz |
输出功率 | 10W Max，10档可调，全自动实时阻抗匹配 |
直连输出电压 | 150Vpp MAX |
电路保护 | 具有过载和短路保护 |
绝缘测试电压 | 100V、250V、500V、1000V、2500V |
绝缘电阻 量程及精度 | 0.01MΩ~25.0GΩ ±3%rdg±5dgt 25.0GΩ~2.50 TΩ ±15%rdg±5dgt |
液 晶 | 5.6寸LCD彩屏液晶 |
仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
质 量 | 发射机3.85Kg；发射钳1.12kg |
充 电 器 | DC 12.6V，1A |
发射钳尺寸 | 长宽厚250mm×140mm×35mm |
发射钳内径 | φ105mm（125mm、150mm可选） |
发射钳线长 | 3m |
测 试 线 | 红色测试线3m，绿色测试线3m，黑色测试线3m |
连接接口 | 1X Type-B USB接口（用于固件升级） 1X DC充电口 1X 信号发射钳连接插座 2X直连测试线接口 3X绝缘电阻测试线接口 |
抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
发射机 | 1台 |
接收机 | 1台 |
工具包 | 1个 |
发射电流钳 | 1把 |
接收柔性电流钳 | 1把 |
听诊器 | 1个 |
测试线 | 5条（黄色15m，红色10m, 红色3m，绿色3m, 黑色3m） |
接地针 | 2根 |
8.4V 充电器 | 1个（接收机用） |
12.6V充电器 | 1个（发射机用） |
7.4V锂电池 | 1组(接收机内) |
11.1V 锂电池 | 1组(发射机内) |
说明书、保修卡、合格证 | 1份 |
