S194 地下管线测绘管理系统 电缆识别路径仪系列【综合管线路径仪】

云 服 务

使用SAAS搭建的云服务平台可供其使用，实现了管线信息三维可视化、云端算力应用、数据云存储、数据共享与管理等功能

数字孪生驾驶舱

将探测管道信息与地下设施监测信息整合，进行统一的全方位展示

管线数据

管理系统

依托于智能管线探测仪所测试的精准GNSS数据，可定制管线数据管理系统，为管网管理单位提供统一的管网设施综合管理、动态更新平台

三维管线综合应用系统

依托于智能管线探测仪所测试的精准GNSS数据，可定制三维管线综合应用系统，将抽象难懂的空间信息可视化和直观化，真实反映在交错复杂条件下地下管线之间的位置关系以及管线与周边地物的位置关系，同时能够提供必要的三维辅助分析及决策分析

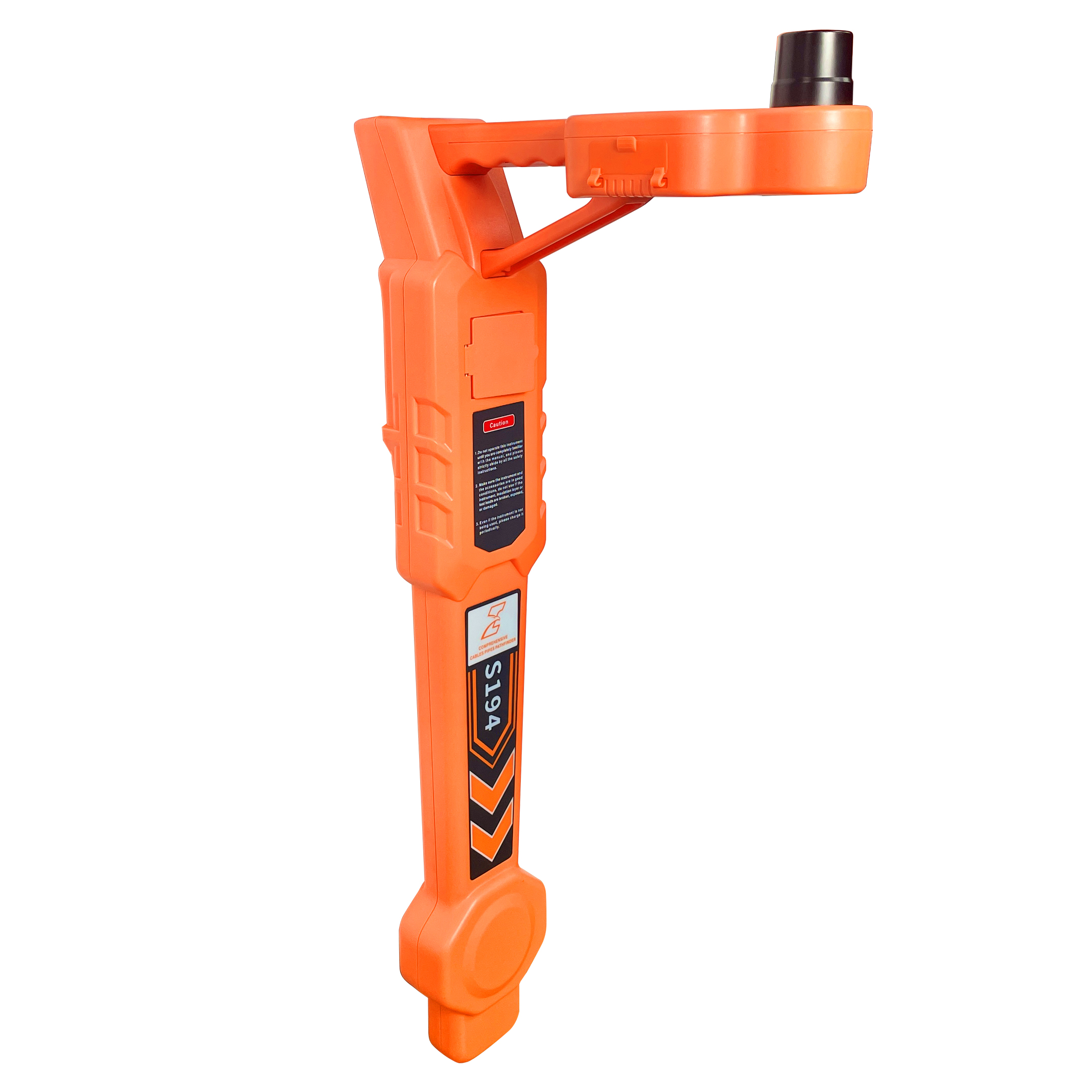

网络通讯

内置4G/5G网络，基于云服务平台远程操控发射机的工作模式、输出信号等

电    源

7.4V DC 6400mAh可充锂电池

输入方式

内置接收线圈；外连接柔性卡钳；外接A字架

接收频率

主动探测频率：128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz（其中640Hz、1280Hz、2.56kHz、3.20kHz四个频率信号具备方向性，接收机可识别信号方向）

工频被动探测频率：50Hz、60Hz

管线探测模式

宽峰法、窄峰法、音谷法

管线探测显示

经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向；

全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作；

信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置；

示踪探头模式：可直观显示示踪探头位置，便于对非金属官网的探测。

管线探测

检测范围

直连法： 一般可以达到线缆长度0-20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

感应法：适用于埋地深度小于2m的线缆

深度精度

平面位置精确定位精度：目标电缆或管线的中心轴线位置：±5%（埋深在0-3m）-15%（埋深在3m-20m）

声音指示

随信号强度变化的调频音调

蓝牙通讯

支持蓝牙通讯进行仪表控制，以及连接手机APP进行各类数据处理

干扰距离

使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。

接收机和发射机的最小距离往往需要试验确定：

管线探测：耦合法5m之外，感应法20m之外可确认为无干扰

电缆识别：耦合法5m之外可确认为无干扰

电缆识别

鉴别方式：柔性卡钳智能鉴别；

可标定电缆数量：1～10条；

标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一；

方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一

电缆识别

检测范围

直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)

耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)

液    晶

4.3寸彩屏液晶，支持触屏操作

卫星定位

内置RTK卫星定位

尺    寸

约311mm*133mm*750mm

质    量

2.0Kg

充 电 器

DC8.4V，1A

连接接口

1*USB接口（用于固件升级，可给手机充电）

1*SIM卡槽（插物联卡）

1*DC充电口

1*Type-C充电口

1*柔性卡钳连接插座

柔性电流钳

长约620mm，线径约8mm

柔性线圈内径

φ200mm

数据存储

可存1024组数据（需先开启保存数据和卫星定位功能）

测 试 线

1* 红色测试线3m

1* 黑色测试线3m

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃~50℃，≤95％RH, 无结露

耐    压

AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

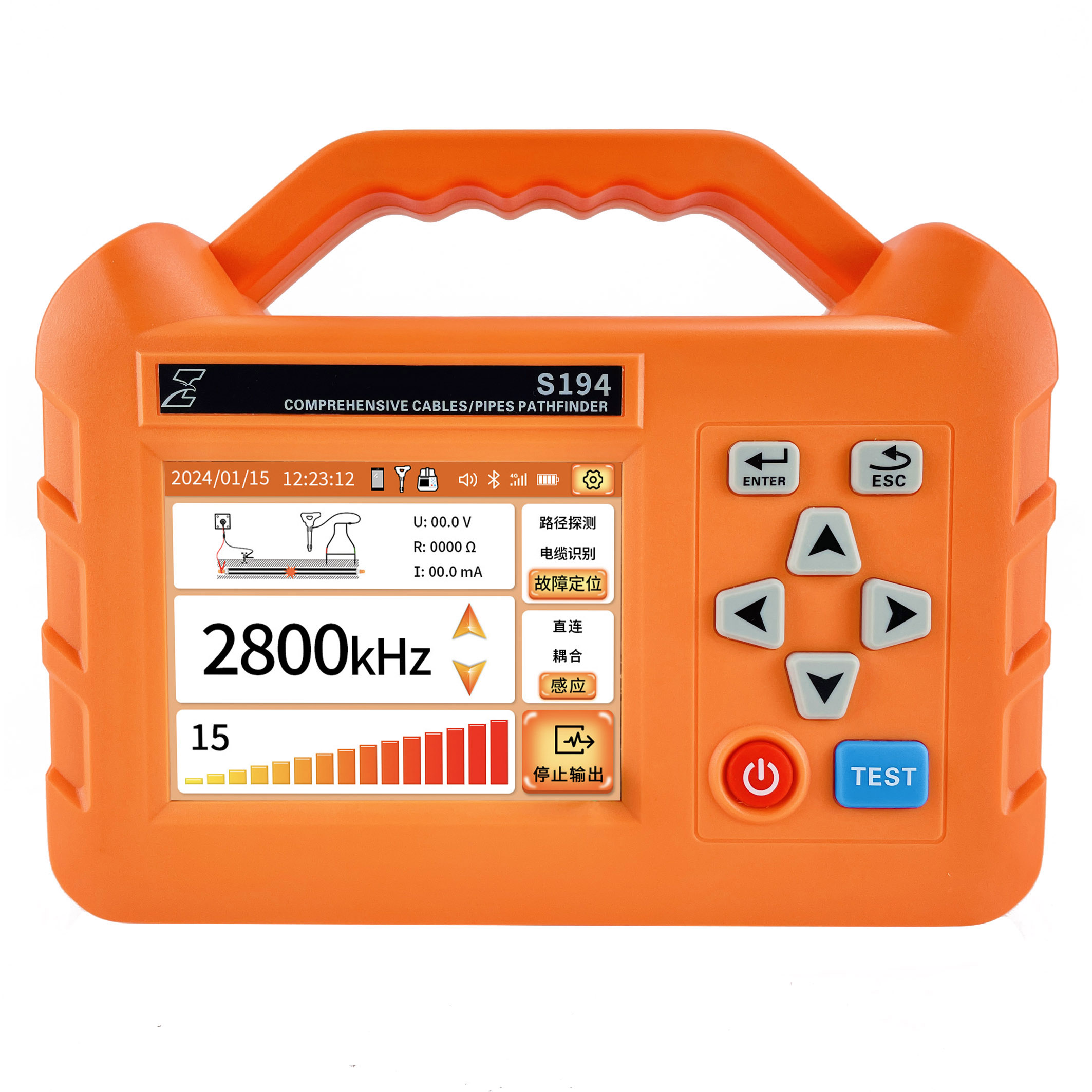

网络通讯

内置4G/5G网络，与接收机和移动平台互联，便于远程控制发射机的工作模式与输出状态

电    源

11.1V DC 12800mAh可充锂电池

输出方式

直连输出、感应法、卡钳耦合

输出频率

128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz

输出功率

15W Max，15档可调，全自动实时阻抗匹配

直连输出电压

150Vpp MAX

电路保护

具有过载和短路保护

液    晶

5.6寸电容触摸液晶屏

仪表尺寸

约259mm*211mmX105mm

质    量

发射机3.00Kg；发射钳1.12kg

充 电 器

DC 12.6V，1A

发射钳尺寸

长宽厚250mm×140mm×35mm

发射钳内径

φ150mm

发射钳线长

3m

直连测试线

3m

连接接口

1*USB接口（用于固件升级，可给手机充电）

1*SIM卡槽

1*Type-C充电口

1*DC充电口

1*信号发射钳和直流测试线连接插座

耐    压

AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

测绘APP

使用APP配合接收机实现卫星定位管线测绘功能，实现定位测量、管理及查看地下管线地理坐标、深度等信息，并提供云服务进行数据存储、备份、转移等

远程控制

接收机可通过4G/5G网络控制发射机的参数和输出

听诊器

可替代柔性线圈进行电缆识别
